여러분 반갑습니다!! 깔라브롱입니다ㅎㅎ

오늘도 함께 품질 여행을 떠나기 위해 돌아왔어요!

지난 포스팅에 이어서 QM의 앞으로의 방향성과 애티튜드에 대해서 계속해서 알아보도록 할텐데요

마지막에 도면에서 자주 나오는 중요 개념들도 함께 정리해놓았으니까 기대해주세요!

자, 그럼 오늘은 잔말말고 바로 시작해보겠습니다ㅋㅋ

레츠 고~😜





품질에서 '트렌드'라는 것은 약간 부정적인 의미가 될 수 있어요

자, 우리가 아는 일반적인 트렌드는 굉장히 세련되고 새로운 문화 같은 느낌이죠?

반면에 품질, 즉 품질관리를 위한 통계에서 '트렌드'라는 것은

데이터가 안정적이지 않고 주기적으로 계속 튀는 현상을 말하는거죠

따라서 비정상적인 문제가 반복되고 있기 때문에 이상 데이터가 측정되는 것인데요

이런 트렌드 관리를 위해서는 SPC 관리가 반드시 필요합니다!



SPC : Statistical Process Control, 통계적 공정관리

SPC란 통계적 공정관리를 의미하는데요

QM에서 꼭 요구되는 중요한 개념으로

우선 생산 공정을 감시하고 공정 데이터를 수집해서 공정에서의 문제점을 탐색합니다

이를 통해 결국은 불량율을 낮추고 수율을 높이기 위한 것이죠!

이러한 SPC 관리가 이루어지기 위해서는 기본적으로 누적 데이터가 쌓여야 가능합니다

누적 데이터를 산포로 나타내어서 어디서 튀는 데이터가 발생하고 무엇이 원인인지를 밝혀내야죠!



원인을 분석하고 문제 해결을 하려고 할 때

'수평전개' 개념을 사용하기도 하는데요

이는 어느 제품에서 발생한 문제는 다른 제품에서도 동일하게 발생할 수 있기 때문에

다른 제품에서의 실패 또는 성공 사례를 활용해서 문제 해결을 도모하는 것입니다

이 개념을 적용할 수 있다면 문제 해결에 필요한 노력과 시간을 아낄 수 있어 매우 효과적이겠죠?





마지막에는 개선 결과를 검증할 수 있는 CTO(성능지표)가 측정치와 함께 관리되어야 합니다

또는 AQL(Acceptance Quality Level, 합격 품질수준)을 만들어서

산출된 제품이 확률적으로 갖을 수 있는 불량품의 수준을 단계별로 참고할 수도 있구요!



결국 품질관리라는 것에 정답은 없습니다

하지만 현장과 긴밀하게 소통하면서 계속 새로운 변화를 추구해야만

원가 절감과 품질 개선이라는 궁극적 목표를 실현할 수 있는 것이죠

우리도 QM 업무에 계속해서 관심을 가지고 공부를 해나가다보면

각자의 상황에 맞는 좋은 해결책을 찾을 수 있을 거라고 생각합니다ㅎㅎ



---



⭐️보너스 중요 도면개념⭐️



oval = 타원형 , 타원처럼 생긴 모양, 엄밀히 따지면 수학적인 타원은 아님

ellipse = 타원, 수학적으로 정의된 완벽한 타원

slot = 무언가를 넣기 위한 용도의 가느다란 구멍, 얇고 길쭉한 모양을 가지고 있음, (ex. 동전을 넣는 슬롯머신)



TYP = typical, 표준으로 고려해라

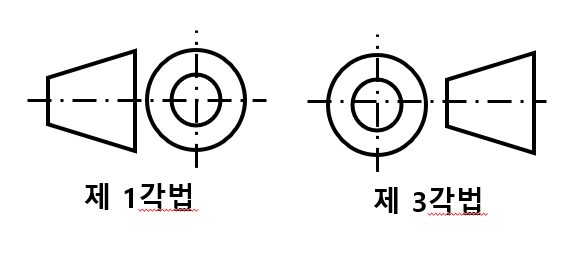

1각법 = 투영면 - 물체 - 눈 순으로, 종이 위에 물체를 두고 직접 그려서 보는 제도방식

3각법 = 물체 - 투영면 - 눈 순으로, 투명종이를 통해서 물체를 투영시켜 보는 제도방식

1각법은 종이를 두고 다음에 물체를 둔다고 생각하시고

3각법은 물체를 두고 다음에 종이를 둔다고 생각하시면 좀 더 이해하기 편할 것 같습니다



major dia(major diameter) = 주 직경(외경, 나사산 꼭대기가 형성하고 있는 지름, 나사산의 더 넓은 지름)

minor dia = 내경, 나사산 골짜기를 형성하고 있는 지름, 나사산에서 더 얇은 지름

ø (diameter )= 원의 지름

R (radius) = 원의 반지름



바이스(VISE) = 물체를 고정시키기 위해 도구로, 나사를 돌리면 두 턱이 움직이면서 물체를 물거나 놓음

회전운동이 직선운동으로 운동의 방향이 바뀌는 원리를 이용함

지그(JIG) = 기계 가공시에 가공위치가 움직이지 않고 올바른 위치에 있을 수 있도록 하는 보정도구



interference fit = 억지 끼워맞춤

transition fit = 중간 끼워맞춤

clearance fit = 헐거운 끼워맞춤



coordinate 좌표

calibrate 보정하다

obsolete 구식의, 대체가능한

plain 면

monochrome = 흑백

preview = 미리보기

Mfg. = Manufacturing



manual = 수동 (여기서 메뉴얼은 가이드라인의 개념이 아니라 수동으로 직접 한다는 의미)



초도품(First Article) = 수정되거나 새롭게 제작된 도면을 가지고 처음 생산한 제품

양산 = 개발과정 및 초도품 생산 등을 통해 생산 및 품질 상에 문제가 없다고 판단하여 대량생산하는 것



DWG = Drawing, 캐드 도면 파일 형식 또는 실제 도면

Lot(로트) = 1회당 생산되는 제품의 갯수 단위

profilometer = 표면 조도 측정기(surface roughness tester), Ra 측정기

(표면의 거칠기를 표면 조도라고 합니다)

Incmng Insp = Incoming Inspection(수입 검사), 외주를 통해서 사온 제품을 검사하는 것

BRASS = 황동, 놋쇠 (구리+아연)



도면에서는 최대한 간단하게 표면하려고 하기 때문에

영어 단어들도 축약어로 사용하는 경우가 많습니다

따라서 자주 등장하는 용어나 개념들은 잘 배워놓으면 도면에 담긴 의미를 빠르게 캐치하는데 도움이 될 것 같습니다!

감사합니다 지금까지 깔라브롱이었습니다!!
