오늘은 도면에서 자주 등장하는

'필수 용어 및 기호'에 대해서 소개해드리겠습니다

자, 함께 가요~ 레츠기릿!! 🏄





---





R = RADIUS, 호의 반지름 길이

SR = STERADIAN, 구의 반지름 길이

D = DIAMETER, 호의 지름

이 세 가지 기호는 정말 많이 등장하기 때문에 꼭 알고 계시는 게 좋습니다ㅎㅎ

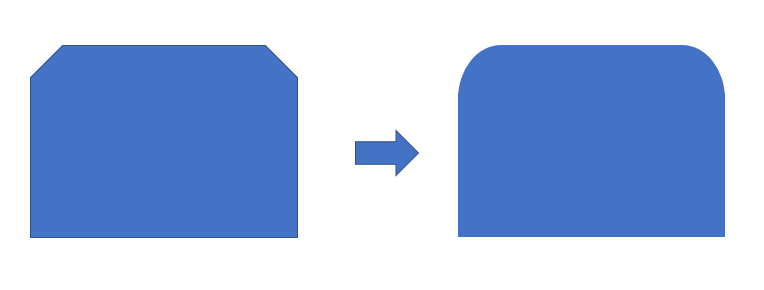

DEBURR = BURR를 제거하라는 뜻인데요

BURR는 공작물의 가장자리에 있는 불필요한 작은 조각을 의미합니다

일반적으로 공작물에서 뾰족한 모서리 부분을 깎는

'BREAK SHARP EDGES'와 일맥상통하는 말이죠!

날카로운 작은 조각들은 부러지기 쉽기 때문에 왠만하면 깎아서 둥글게 만들어줘야 합니다



C = CHAMPER, 모따기

(챔버와 헷갈리실 수 있는데, 챔버(CHAMBER)는 방이라는 뜻입니다!)

사각형에서 비어있는 것 같은 저 공간을 보시면,

우리가 아는 직각 삼각형을 가지고 있는 게 보이시나요?

CHAMPER는 저 삼각형을 가지고, 치수를 2개의 길이와 2개의 각도로 표시한답니다ㅎㅎ



 FILLET = 모깎기

CHAMPER와 다르게 FILLET은 모서리를 둥글게 깎았습니다!

모서리가 둥근 호로 되어 있기 때문에, 주로 R을 가지고 치수까지 함께 표시해주죠

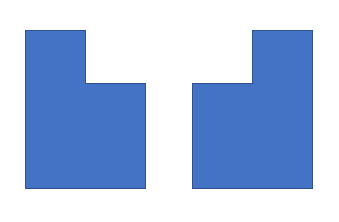

PL = PLACE

2 PL이면 똑같은 모양이 2개가 있다는 의미입니다

같은 모양이 동시에 여러 개 있을 때 한번에 표시하기 위한 기호이죠!



UNF = Unified Screw Thread

나사산의 규격을 나타내는 용어인데요!

볼트와 너트에 대해서 세계적인 약속이라고 보시면 됩니다ㅎㅎ

정해진 규격을 찾으면, 어김없이 나사끼리 맞아야 해요

(나사에서 올라온 부분이 나사산, 들어간 부분이 나사골이지만

일반적으로 제품에서 나사 부분을 나사산이라고 불러요!)



RELIEF = 나사산이 없는 매끈한(안정된) 부분

나사산과 함께 볼트 부분에 있지만, 나사산이 없는 부분을 의미합니다



TO SHARP EDGES

제품의 뾰족한 모서리들은 위에 나온 DEBURR를 통해서

둥글둥글하게 만들어 줍니다!

왜냐하면 뾰족한 모서리는 약한 충격에는 쉽게 깨지기 때문이죠ㅠㅠ

이때, 모서리가 다 둥근 모습이면

서로 다른 호와 호가 연결되어 있는 것처럼 보여서

어디서부터 어디까지가 그 호인지 알기가 어렵겠죠?

그래서 각 모서리의 연장선을 그어서 가상의 교점을 찍고

길이와 각도 등의 정확한 치수를 적어두기 위해 도입한 개념이예요!



REF = REFERENCE, 참조

이미 나온 치수값과 동일한 위치의 값이기 때문에 참조하라는 의미입니다

둘이 같다는 의미를 강조하는 것이죠



REV = REVISION, 수정본

도면의 내용이 변경될 때마다 정해진 REVISION 기호도 변경됩니다

따라서 가장 최신 REVISION이 무엇인지 잘 인지하고 있는 것이 중요하죠!



NO. = NUMBER, 번호

제품 대부분의 이름을 우리는 고유 번호로 부르고 인식하죠?

자주 등장하는 기호입니다ㅎㅎ





DP = DEPTH, 깊이

L (또는 LN) = LENGTH, 길이



조도(roughness) V모양

도면에서 조도라는 것은 표면의 거칠기 정도를 의미해요

이 때 V 형태의 기호는 조도의 최대값을 의미하기 때문에

위 그림에서 최대 조도값은 2.9 마이크로미터입니다



30' = 0.5도

도면에서 쉼표로 각도를 표시할 때가 있는데요

이렇게 변환해서 이해하시면 됩니다



Rx, Ry = 타원의 반지름

우리가 타원 모양의 설계를 해야할 때도 정확한 치수를 정할 필요가 있겠죠?

그래서 Rx는 가로 방향의 반지름 길이를

Ry는 세로 방향의 반지름 길이를 표현하는 개념을 도입시켰답니다ㅎㅎ



GRIT BLAST = 샌딩 처리

부품과 부품이 조립될 때 딱 붙어있어야 하는 표면은 거칠수록 더 오랜 제품수명을 갖습니다

따라서 샌딩 처리라고 해서 모래 같은 것을 표면에 분사시켜서

완전 사포처럼 거칠게 만드는 공정입니다



MASK = 샌딩 처리를 하지 않을 부분을 막아놓는 것

샌딩 처리를 할 때 샌딩이 없어야 하는 부분이 있을 수 있겠죠?

이 때 이 부분을 막아놓고 샌딩처리를 하는 것을 MASK라고 합니다





THRU = 구멍(holl)이 뚫려있다

DO NOT BREAK THRU = 구멍이 뚫려 있지 않다



TOLERANCE ZONE = 공차역이 더 좁은 부분

더 공차가 까다로운 부분입니다



FARSIDE = 반대편 면 <-> NEARSIDE = 가까운 면



C' SINK = COUNTER SINK, 카운터 싱크



C' BORE = COUNTER BORE, 카운터 보어



CL = CENTER LINE, 중심선



FULL R = 모서리 전체가 ROUND

즉, 둥글게 깎은 것이죠!

(여기서는 RADIUS라는 뜻이 아닙니다ㅋㅋ)





E-BEAM = ELECTRONIC BEAM, 용접에서 쓰이는 전자빔

WELD = 용접



STD = standard, 표준

ENGRAVE = 새기다

APPROX = approximately, 대략



UNLESS OTHERWISE SPECIFIED = 따로 특정되어지지 않는다면, 따로 언급되지 않았다면



ALL ZERO PLACE DECIMAL = 자연수, 소수점 없음

ONE ZERO PLACE DECIMAL = 소수점 첫째자리까지 있는 소수

TWO ZERO PLACE DECIMAL = 소수점 둘째자리까지 있는 소수



TOLERANCE = 공차



CONCENTRICITY = 동심도

T.I.R = Total Indicator Reading

측정된 최대값과 최소값의 차를 의미합니다



ECO = Engineering Change Order, 설계 변경 지시

도면에서 설계 내용이 바뀌는 것을 의미합니다



마지막 보너스로 회사에서 자주 쓰이는 용어입니다ㅎㅎ

작일 = 어제

금일 = 오늘

명일 = 내일

기 전달 = 미리 전달했다, 이미 전달했다



---
